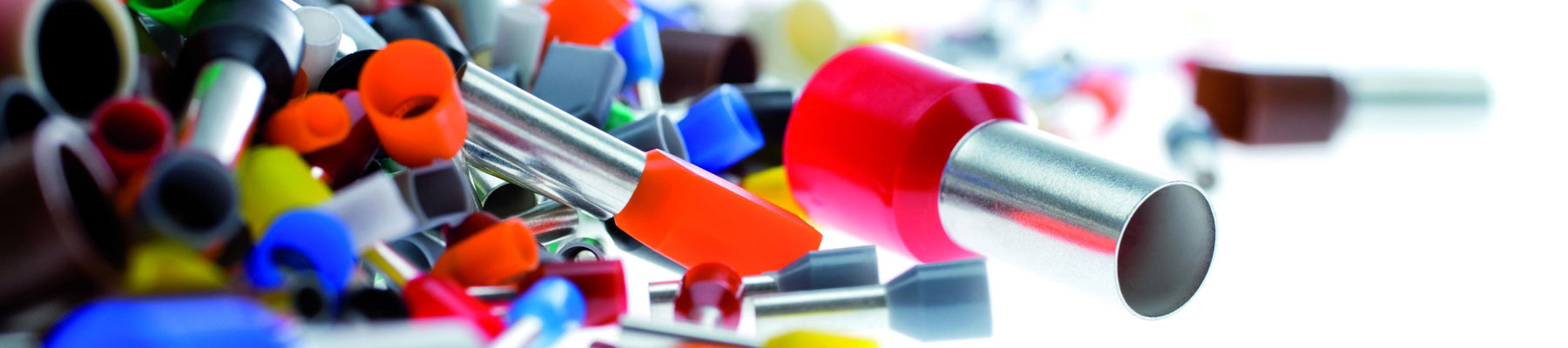

Terminali
I terminali sono dei piccoli tubi di rame con o senza protezione isolante pinzati all’estremità sguainata di un filo elettrico. Un terminale è disponibile in modelli isolati e non isolati. La protezione isolante in polipropilene garantisce un facile montaggio in prossimità delle parti in tensione. Questi prodotti sono frequentemente impiegati nei morsetti a vite come, per esempio, i connettori in plastica o gli interruttori automatici. WKK fornisce terminali sia isolati che non isolati. È possibile rivolgersi a noi anche per le pinze per terminali e per gli assortimenti di terminali.
Cosa sono i terminali?
Un terminale è costituito da un sottile tubo di rame stagnato, a volte con un involucro isolante in polipropilene. Il prodotto è posizionato attorno a un’estremità del cavo e pinzato. Un terminale serve per le seguenti finalità:
- Realizzare un collegamento elettrico affidabile; tutti i trefoli del filo elettrico conducono corrente (contatto elettrico ottimale tra tutti i fili di rame nel nucleo e il morsetto cui è attaccata l’estremità).
- Evitare lo sfilacciamento dei trefoli del filo elettrico. Ciò è particolarmente importante per i fili elettrici piccoli o quelli il cui involucro è normalmente rimosso.
- Evita la diffusione di corrente dai trefoli del filo dopo che lo stesso è stato pinzato in un morsetto di bloccaggio o in un altro componente.
- Evitare la rottura dei trefoli del filo elettrico in caso di flessione o tensione dello stesso.
- Evitare contatti indesiderati all’interno del morsetto per prevenire cortocircuiti.
- Consentire il facile ingresso dei cavi, in particolare per fili elettrici con spessori relativamente piccoli (per esempio da 26 a 18 AWG = American Wire Gauge).
Un terminale non è la stessa cosa di un capocorda. I capicorda collegano i cavi in modo sicuro ad altri cavi o dispositivi per realizzare un collegamento elettrico tra determinate estremità. I terminali sono utilizzati per cavi che raggiungono un’estremità. Un terminale è quindi adatto per effettuare un contatto elettrico ottimale per impieghi in cui lo spargimento di trefoli di un filo elettrico aperto potrebbe provocare problemi.
I terminali vengono impiegati, per esempio, in centraline elettriche, morsetti a vite e a molla, unità di controllo, unità funzionali o morsetti seriali e di collegamento.
Come funzionano i terminali?
Un terminale è posizionato facendolo passare attraverso l’estremità di un cavo sguainato. Successivamente, il terminale viene pinzato sul cavo tramite una pinza per terminali (con le corrette regolazioni). Le pinze garantiscono la pinzatura del tubo. Poi, è possibile fissare il prodotto finale, per esempio, a un morsetto a vite o a molla.
Con o senza protezione isolante
WKK fornisce terminali non isolati e isolati. I terminali isolati contengono una protezione isolante realizzata in polipropilene. Il terminale offre diversi vantaggi, tra cui il fatto che l’estremità del cavo possa essere inserita con facilità. Inoltre, la protezione potrebbe fungere da strato isolante per le parti in tensione di un’estremità (morsetto) cui è fissato il nucleo.
La scelta definitiva circa l’acquisto di terminali isolati o meno dipende dall’uso specifico cui saranno destinati. Se non sai quale sia il design che fa più al caso tuo, allora contatta uno dei nostri consulenti. Saremo lieti di aiutarti nell’acquisto.
Scegli due terminali gemelli (twin) quando hai a che fare con due estremità del cavo che occorre pinzare in un unico terminale. I doppi terminali contengono una protezione isolante, e sono quindi isolati.
Dimensionamento, qualità e colori
I terminali sono disponibili in molte misure. Queste ultime corrispondono a colori specifici all’interno dell’assortimento di terminali isolati. WKK propone terminali da 26 AWG (0,14 mm2) a 1 AWG (50 mm2).
WKK attribuisce grande valore alla qualità dei propri prodotti. Ecco perché i nostri terminali sono conformi agli standard del DIN 46228/1 e del DIN 46228/4.
Pinze e assortimenti per terminali
WKK fornisce anche pinze per terminali e vari altri assortimenti. Le pinze sono adatte per terminali non isolati e isolati da 0,5 a 2,5 mm2. Sono disponibili due diverse confezioni: da 400 e 900 pezzi.
